LOW-PASS Фильтр на 15 кГц
Короче:
Фильтр имеет подавление приметрно в 120-130dB на октаву.В принципе это даже более чем достаточно для подавления сигнала перед стереокодером.Такое сильное подавление сигнала выбрано только лишь из-за того чтоб приблизиться,а некоторые фильтры даже и обойти,которые используються в профессиональных аналоговых стереокодерах.О его надобности перед стереокодером я думаю писать тут будет излишне...В профессиональных аналоговых стереокодерах используються эллиптические или керамические фильтры примерно с таким же подавлением,но они имеют на выходе собственные гармоники,и по этому к ним всегда добавляют так называемый overshoot compensator ,который дополнительно вычитает частоты выше 15 кгц на выходе фильтра.И в сумме получаеться очень большое подавление.Для данной схемы нет необходимости ставить подобное устройство.

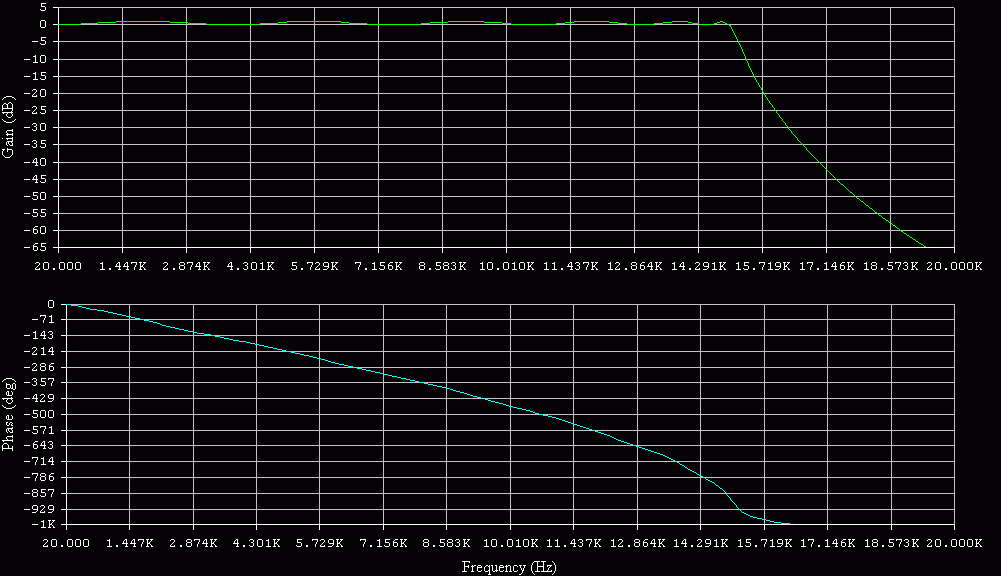

Этот фильтр (Чебышева 12-ого порядка),с неровномерностью в 1dB,имеет около -60dB для частоты 19кГц (Pilot-ton).Его работу можно увидеть на графике приведённом ниже.Как видно из графика,в областиего среза 15кГц,очень сильно изменяеться фаза сигнала почти на 900 градусов.По этому необходимо соблюдать идеальную идентичность схемы в обоих каналах,дабы избежать переходных искажений,и потери разделения.Можно конечно поступить и по другому:Расчитать фильтр таким образом,делая основной упор на линейность в области его пропускания,но при таком же подавлении в -120dB/Oct,схема будет иметь ЗНАЧИТЕЛЬНО БОЛЬШЕЕ число операционных усилителей,в плоть до 15-40 элементов на канал.А при стерео соответственно количество используемых деталей увеличиться в двое.Врятли кому то захочеться заморачиваться с подобной безумно-сумашедшей схемой.И ко всему прочему нужно соблюдать разброс частотозадающих элементов не более 2%, а лучше 1%.Иначе рабочий график схемы может иметь ужасные последствия.А про сумму бабла,которую придёться потратить на подобную конструкцию я вообще промолчу...По этому такую затею мы оставим другим.
Схема питаеться от двухполярного стабилизированного источника +15 -15в. Номера выводов микросхем не подписаны только потому что тут можно использовать большое количество разнообразных ОУ с низким уровнем шума,со средним быстродействием,а таковых щас огромное множество,например из серии TL071 или из серии TLC272.Не посредственно у нас используються счетверёные ОУ фирмы Motorola: МС33079.Документацию можно слить с www.chipinfo.ru Вы можете использовать другие ОУ.Как говорят :На вкус и цвет-так тебе и надо...Печатного монтажа мы не выкладываем так-как его просто не существует.Всё было зделано на монтажке.Если у кого есть желание замутить печатку для фильтра и поделиться ею с нами,мы её обязательно выложим тут.Согласовку схемы с питанием и другими устройствами я не привожу,так-как это нужно знать самому!Я не буду тут разжёвывать основы электроники.Настройка схемы заключаеться только в точном подборе номиналов пассивных элементов,в соответствии со схемой.Желательно с разбросом не более 1%. С многими номиналами придётся жёстко по мучиться чтоб их получить.Но дело стоит того! Некоторые резюки проще будет составить из смеси постоянных и подсроечных,а потом по заранее откалиброванному высоко точному омметру выставить нужные значения.Как вы будете получать эти номиналы это ваше дело.У кого на сколько хватит воображения.Очень важен конечный результат!
Если кто сомневаеться в работоспособности схемы (а такие обязательно найдуться...),то может легко проверить её не собирая ,с моделировав в любом нормальном симуляторе с возможностью просмотра ачх.Вот наверно в принципе и всё.
Ну на крайняк,если возникнут вопросы,то можно писать на мыло,но своевременные ответы не гарантирую.
И ещё одно,касаеться "продвинутых" электроников:
Не стоит пиздить от сюда материалы,перерисовывать схемы,и размещать их на своих ресурсах,выдавая их за свои!!!
